630噸三梁四柱液壓機是沖壓礦用支護托盤/墊板中常用機器設備，也稱為630噸錨桿托盤液壓機、630噸錨桿托盤沖壓機，可用于生產300×300×20mm、300x300x16mm等型號及以內的錨桿托盤沖壓成型，還可生產常規的碟型托盤外，還可生產U型、W型等形狀托盤，適合強度600MPa以下、外形尺寸400x400x20mm以下各種材質托盤。加工精度誤差±2mm。設備自動送、取料裝置采用PLC自動控制，氣缸驅動送、取料，將操作工肢體與運動的危險部位徹底隔離，既保證了操作安全，又提高了生產效率。

630噸錨桿托盤液壓機

630噸錨桿托盤液壓機由主機及控制機構兩大部分組成。主機部分包括液壓油缸、橫梁、立柱及工作臺組成，其中滑梁為實心鋼板結構，經退火處理后再機加工；工作臺中央預留出料孔，生產過程中廢料經模具下模、出料孔，從工作臺后方掉落，減少了清理的工作量，提高了自動化生產的效率。液壓系統由油箱、液壓管路、高壓泵、電機、壓力閥、方向閥、傳感器、油溫冷卻裝置、液位計和溫度計等組成，可通過PLC控制系統設定具體參數，并與自動送料裝置的控制系統形成有效聯動。

630噸錨桿托盤液壓機的特點：

1、四柱式結構，結構緊湊、經濟適用。

2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。

3、新型油缸密封元件，可靠性強，壽命長。

4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。

5、導軌自動潤滑裝置。

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、電氣系統采用PLC控制。

8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

9、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。

為了提高錨桿托盤生產加工效率，節省人力資源，可配自動化生產線，630噸錨桿托盤生產線由630噸三梁四柱液壓機、錨桿托盤模具、全自動上料裝置、推料裝置、成品收集裝置等組成，實現從鋼板到成品的自動生產成型流水線，生產效率高。

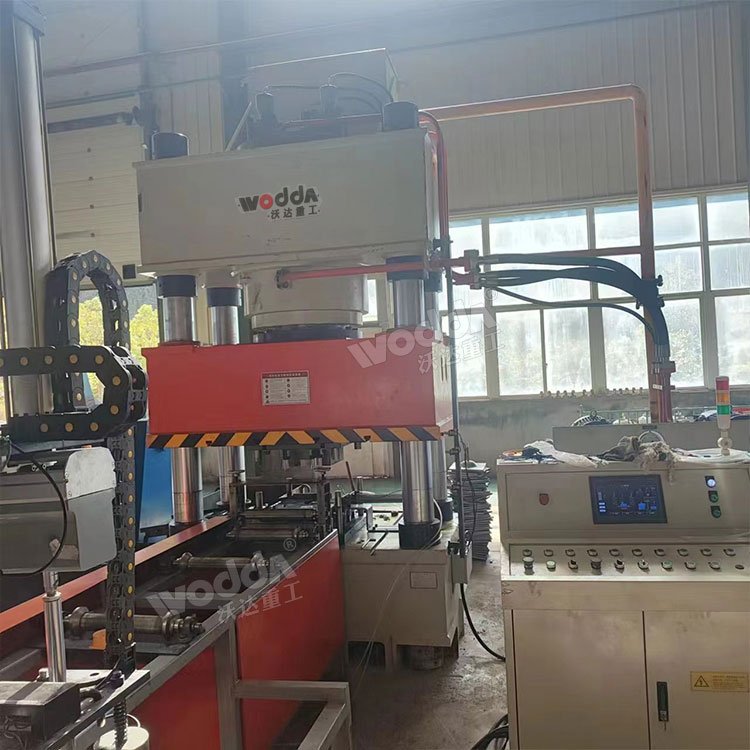

630噸三梁四柱液壓機（錨桿托盤液壓機）

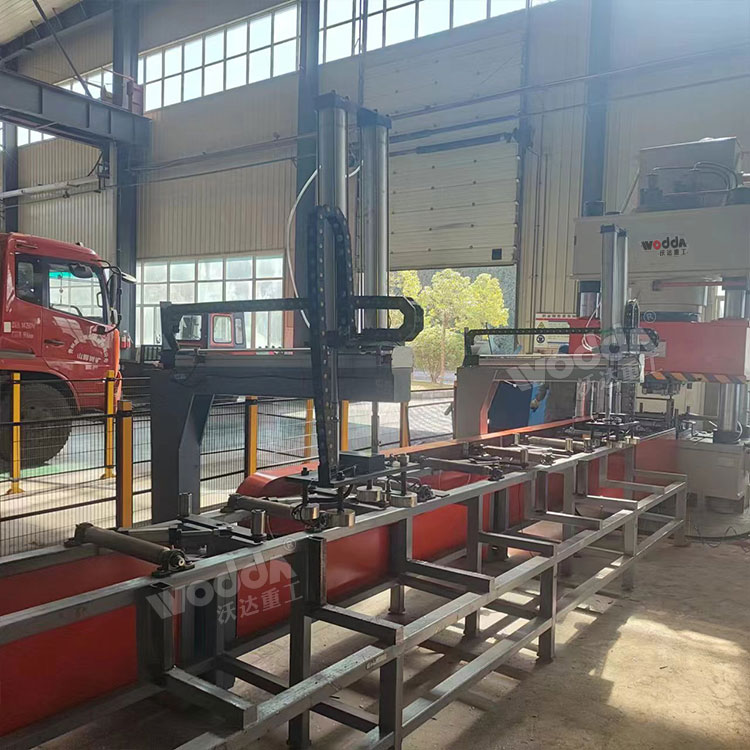

630噸錨桿托盤生產線現場

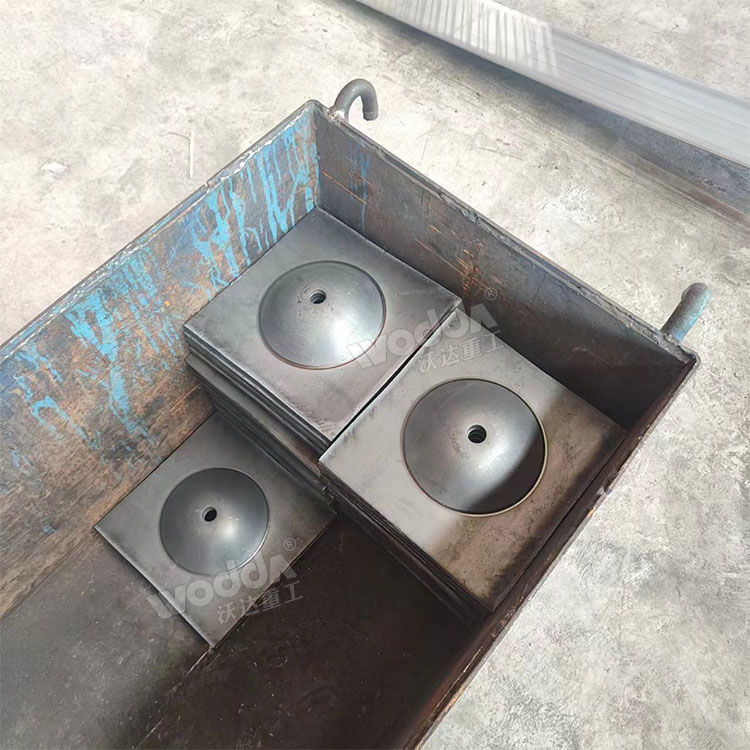

礦用錨桿托盤

在630噸錨桿托盤生產線中，需要客戶采購裁剪好的長條板，由自動送料機抓取長條板，通過設定的程序，將長條板送到630噸三梁四柱液壓機的工作臺面上。啟動630噸三梁四柱液壓機，滑塊快速下行，慢速加工，可一次完成錨桿托盤的剪切、沖孔、壓型等工序，由頂出缸頂出產品，由推料桿將成型的錨桿托盤推出。完成一次錨桿托盤的生產制造工序。

630噸錨桿托盤生產線降低了工人的勞動強度，有效地提高了生產效率，工人遠離機器，操作更安全。據現場試驗證明：本套錨桿托盤生產線大約6s即可完成一套循環動作，一分鐘大概能出6-7塊錨索托盤，機器穩定耐用，生產效率高。
