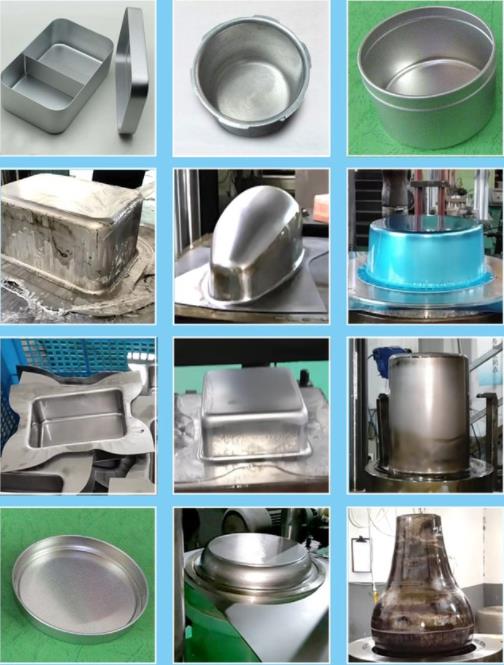

液壓墊拉伸液壓機也叫單動薄板拉伸成型液壓機，機器最顯著的特點是帶液壓墊結構，也叫多頂出結構，液壓機工作臺布置了很多頂桿孔，用于不同形狀和深度的薄板材料的拉伸成型。根據拉伸金屬板件的不同，常用有200噸、315噸、500噸、800噸、1000噸等，有四柱式、框架式兩種結構供選擇，多用于不銹鋼菜盆洗碗槽、灰斗車灰斗盆、防撞頭盔、不銹鋼制品、五金產品、汽車配件、汽車覆蓋件等制品的拉伸成型。

500噸液壓墊拉伸液壓機主要用于金屬件的拉伸成型，還可進行金屬薄板的拉伸、彎曲、翻邊、成型、沖裁等工藝，還適用于校正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成型。并具有低噪聲沖裁緩沖功能。可滿足批量生產的需要。

500噸拉伸壓力機采用三梁四柱結構形式，機身由上梁、滑梁、工作臺、液壓墊板、頂桿、油缸、立柱、充液箱、限位機構等組成。液壓墊拉伸液壓機系統采用伺服系統控制，拉伸壓力、速度和位移精度好控制，保證拉伸出來的產品高度一致。液壓機帶PLC可編程控制器和觸摸屏，可以直觀的查看一些數據并方便及時作出調整。拉伸液壓機操作按鈕集成在一個可移動的按鈕操作臺上，在一定的距離范圍內可隨意移動其位置，方便操作。

液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。

拉伸液壓機中液壓墊的工作方式：

（1）滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。

（2）滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。

（3）滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。

500噸液壓墊拉伸液壓機參數：
